Baureihe
B1.738

Blockzylinder mit Führungsgehäuse

Artikel und Preise auf Anfrage
max. Betriebsdruck: Ausfahren 500 bar bei Stahl-Blockzylindern
350 bar bei Alu-Blockzylinder
Einfahren 350 bar alle Ausführungen
Blockzylinder mit Führungsgehäuse
Downloads
Katalogblatt
DEENESFRIT
Betriebsanleitung
Informationen Baureihe
Beschreibung

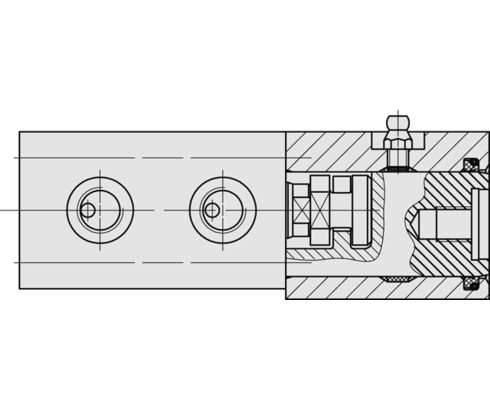

B 1.738 Blockzylinder mit Führungsgehäuse

Der gehärtete Spannbolzen ist in einem Füh­rungsgehäuse gelagert und mit dem ange­flanschten Blockzylinder über eine besondere Druckschraube formschlüssig verbunden.

Folgende Varianten stehen zur Verfügung:

  • Blockzylinder nach Blatt B 1.5094 ohne Positionskontrolle
  • Blockzylinder nach Blatt B 1.552 mit durch­gehender Kolbenstange für Positionskon­trolle mit induktiven Näherungsschaltern
  • Blockzylinder nach Blatt B 1.554 mit Mag­netkolben und Alu­-Gehäuse für Positions­kontrolle mit Magnetsensoren.
Zubehörartikel (22)
Artikel auf Anfrage lieferbar
Auf Anfrage erfolgt Prüfung, ob der Artikel noch lieferbar ist
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
0382300
CAD-Daten
Beschreibung
Positionskontrolle Typ A, Standard mit 2 Näherungsschaltern für Blockzylinder bis 30 mm Hub nach Katalogblatt B1.552
Art.-Nr.
0382301
CAD-Daten
Beschreibung
Positionskontrolle Typ B, Kompakt mit 2 Näherungsschaltern für Blockzylinder bis 30 mm Hub nach Katalogblatt B1.552
Art.-Nr.
0382302
CAD-Daten
Beschreibung
Positionskontrolle Typ C für hohe Umgebungstemperatur mit 2 Näherungsschaltern für Blockzylinder bis 30 mm Hub nach Katalogblatt B1.552
Art.-Nr.
0382303
CAD-Daten
Beschreibung
Positionskontrolle ohne Näherungsschalter für Blockzylinder bis 30 mm Hub nach Katalogblatt B1.552
Art.-Nr.
0382310
CAD-Daten
Beschreibung
Positionskontrolle Typ A, Standard mit 2 Näherungsschaltern für Blockzylinder bis 50 mm Hub nach Katalogblatt B1.552
Art.-Nr.
0382311
CAD-Daten
Beschreibung
Positionskontrolle Typ B, Kompakt mit 2 Näherungsschaltern für Blockzylinder bis 50 mm Hub nach Katalogblatt B1.552
Art.-Nr.
0382312
CAD-Daten
Beschreibung
Positionskontrolle Typ C für hohe Umgebungstemperatur mit 2 Näherungsschaltern für Blockzylinder bis 50 mm Hub nach Katalogblatt B1.552
Art.-Nr.
0382313
CAD-Daten
Beschreibung
Positionskontrolle ohne Näherungsschalter für Blockzylinder bis 50 mm Hub nach Katalogblatt B1.552
Art.-Nr.
3300285
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 A 12 x 12 mm *nach Katalogblatt B1.738
Art.-Nr.
3300287
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 A 17 x 16 mm nach Katalogblatt B1.738
Fehler beim Laden der CAD-Daten. Bitte prüfen Sie Ihre Internetverbindung und versuchen es erneut.
Bitte beachten: Unsere CAD Daten sind in der Regel vereinfachte Daten und geben in erster Linie die Außenkontur und Anschlüsse des Produktes wieder (siehe auch Nutzungsbedingungen). Die genauen Abmessungen mit Toleranzen entnehmen Sie bitte immer dem zugehörigen Katalogblatt, insbesondere die Angaben zu Aufnahmebohrungen oder Anbauteilen wie z. B. Sonderspanneisen.
