Blockzylinder

für Endlagenkontrolle
doppelt wirkend
max. Betriebsdruck 500 bar

Downloads

Katalogblatt

DE EN ES FR IT PL

Betriebsanleitung

Informationen Baureihe

Beschreibung

B 1.520 Blockzylinder

Doppelt wirkende Blockzylinder mit Endlagenkontrolle werden in automatisierten Anlagen sowie bei zeit- bzw. taktgebundenen Spann- und Entspannvorgängen eingesetzt.

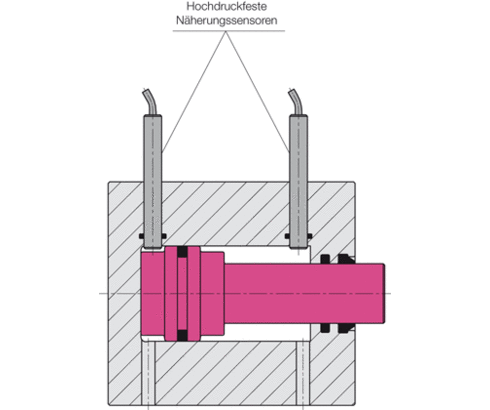

Die Endlagenkontrolle gibt die erforderliche Information über die Stellung des Zylinderkolbens. Die Abfrage erfolgt über druckfeste Sensoren, die an der jeweiligen Endlage des Zylinderkolbens im Gehäuse angebracht sind.

Zubehörartikel (9)

Anzahl

Art.-Nr.	CAD-Daten	Beschreibung
Art.-Nr. 3829030	CAD-Daten	Beschreibung Hochdruckfester Sensor M12x1 mm für 15X7-XXX und 15X8-XXX Umgebungstemperatur –25 bis +80 °C 500 bar, nach Katalogblatt B1.520
Art.-Nr. 3829049	CAD-Daten	Beschreibung Anschlusskabel mit pnp Winkelstecker M12 mit 2 LED, Kabellänge 3m nach Katalogblatt G2.140
Art.-Nr. 3829078	CAD-Daten	Beschreibung Anschlusskabel mit geradem pnp Stecker M12 ohne LED, Kabellänge 3m nach Katalogblatt G2.140
Art.-Nr. 3829180	CAD-Daten	Beschreibung Hochdruckfester Sensor M12x1 mm für 15X3-XXX bis 15X6-XXX Umgebungstemperatur –25 bis +80 °C 500 bar, nach Katalogblatt B1.520
Art.-Nr. 3829204	CAD-Daten	Beschreibung Hochdruckfester Sensor M12x1 mm für 15X9-XXX Umgebungstemperatur –25 bis +80 °C 500 bar, nach Katalogblatt B1.520
Art.-Nr. 3829227	CAD-Daten	Beschreibung Hochdruckfester Sensor M12x1 mm für 15X7-XXX und 15X8-XXX Umgebungstemperatur –25 bis +120 °C 500 bar, nach Katalogblatt B1.520
Art.-Nr. 3829228	CAD-Daten	Beschreibung Hochdruckfester Sensor M12x1 mm für 15X3-XXX bis 15X6-XXX Umgebungstemperatur –25 bis +120 °C 500 bar, nach Katalogblatt B1.520
Art.-Nr. 3829229	CAD-Daten	Beschreibung Steckverbinder pnp M 12 gerade Kabellänge 5 m, Schutzart IP68 Umgebungstemperatur –40 bis +105 °C ohne LED, nach Katalogblatt B1.520
Art.-Nr. 3829230	CAD-Daten	Beschreibung Steckverbinder pnp M 12 abgewinkelt Kabellänge 5 m, Schutzart IP68 Umgebungstemperatur –20 bis +105 °C ohne LED, nach Katalogblatt B1.520
