Bohrungsspanner

Der Bohrungsspanner eignet sich zum Spannen von Werkstücken, in deren Auflagefläche glatte Bohrungen von 7,8 bis 17,7 mm Durchmesser vorhanden sind.

Der Bohrungsspanner ist ein doppelt wirkender Zugzylinder, an dessen Kolben eine austauschbare Spannbuchse befestigt ist.

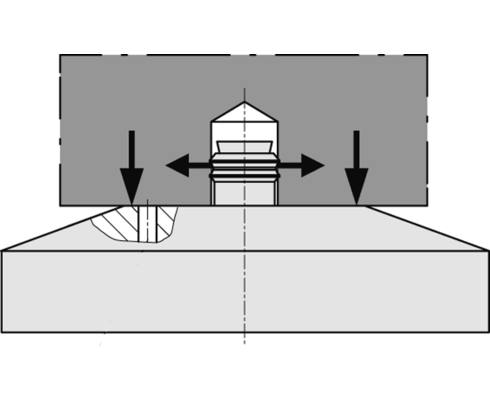

Die 4 Segmente der Spannbuchse werden durch einen kegelförmigen Spannbolzen mit Federkraft radial gespreizt. Die Spreizkraft ist somit, unabhängig vom hydraulischen Spanndruck, immer gleich. Sowohl das Entspannen der Spannbuchse als auch der Niederzug des Werkstücks wird hydraulisch gesteuert.
Durch Anlegen von Sperrluft wird die Spannbuchse vor Spänen und Kühlflüssigkeit geschützt. In der gehärteten Auflagefläche für das Werkstück befindet sich eine Bohrung, die den Anschluss einer pneumatischen Auflagekontrolle ermöglicht.

5-Seitenbearbeitung einer Ölwanne
