RM Mini-Schieber

mit optionaler Positionskontrolle
doppelt wirkend
max. Betriebsdruck 500 bar

Downloads

Katalogblatt

DE EN ES FR IT

Betriebsanleitung

Informationen Baureihe

Beschreibung

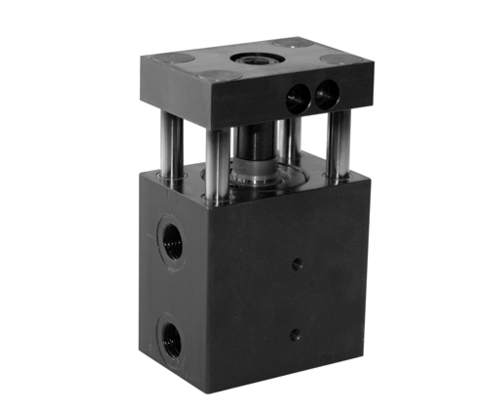

B 1.7384 RM Minischieber

Der RM Minischieber ist ein kompakter Blockzylinder mit 4 integrierten Führungsstangen, die auch Querkräfte und Momente aufnehmen können. An der Frontplatte können Gewinde eingebracht werden, um Nutzlasten oder Werkzeuge zu befestigen. Um eine mögliche Quetschstelle zwischen Frontplatte und Zylinder zu vermeiden, wird der Sicherheitsabstand von 25 mm nach DIN EN 349 eingehalten.
Die RM Minischieber können selbstverständlich auch mit Positionskontrolle durch Grenztaster oder induktive Sensoren geliefert werden.

Zubehörartikel (8)

Anzahl

Art.-Nr.	CAD-Daten	Beschreibung
Art.-Nr. 3538568	CAD-Daten	Beschreibung Frontplatte RM3 für RM Minischieber RM3-XXX-XX a1 = 64 mm, b1 = 44 mm nach Katalogblatt B1.7384
Art.-Nr. 3538569	CAD-Daten	Beschreibung Frontplatte RM4 für RM Minischieber RM4-XXX-XX a1 = 74 mm, b1 = 54 mm nach Katalogblatt B1.7384
Art.-Nr. 3538570	CAD-Daten	Beschreibung Frontplatte RM5 für RM Minischieber RM5-XXX-XX a1 = 84 mm, b1 = 62 mm nach Katalogblatt B1.7384
Art.-Nr. 3538571	CAD-Daten	Beschreibung Frontplatte RM6 für RM Minischieber RM6-XXX-XX a1 = 99 mm, b1 = 74 mm nach Katalogblatt B1.7384
Art.-Nr. 3829099	CAD-Daten	Beschreibung Anschlusskabel mit pnp Winkelstecker M8 mit 2 LED, Kabellänge 5m nach Katalogblatt G2.140
Art.-Nr. 3829124	CAD-Daten	Beschreibung Anschlusskabel mit npn Winkelstecker M8 mit 2 LED, Kabellänge 5m nach Katalogblatt G2.140
Art.-Nr. 3829164	CAD-Daten	Beschreibung Induktiver Näherungsschalter M 8 x 1 mm Nennspannung 24 VDC nach Katalogblatt B1.7384
Art.-Nr. 3829222	CAD-Daten	Beschreibung Einzelgrenztaster, Aluminiumgehäuse 1 Öffner, 1 Schließer nach Katalogblatt B1.7384

Anwendungsbeispiele

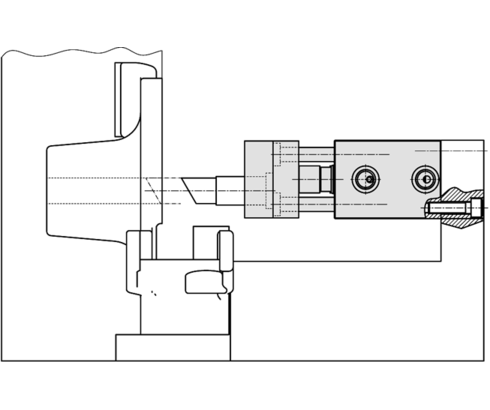

Anwendungsbeispiel 1

RM Mini-Schieber eingesetzt in einem Entgratwerkzeug
