Baureihe
B1.7385

RS Hydraulik-Schieber

mit 4 Führungssäulen
mit optionaler Endlagenkontrolle
doppelt wirkend
max. Betriebsdruck 250 bar
RS Hydraulik-Schieber
Downloads
Katalogblatt
DEENESFRIT
Betriebsanleitung
Informationen Baureihe
Beschreibung

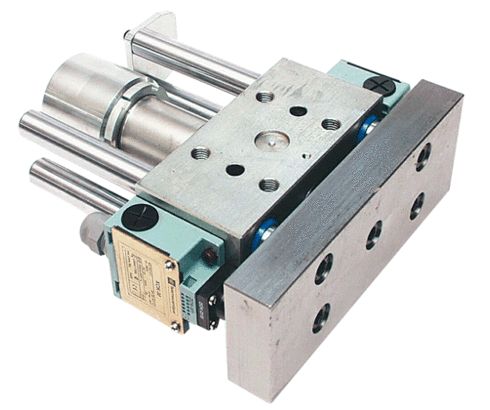

B 1.7385 RS Hydraulikschieber

Der RS Hydraulikschieber ist ein kompakter Hydrozylinder mit vier seitlich angebrachten Führungssäulen, um hohe Querkräfte und Momente aufnehmen zu können. An den Führungssäulen und der Kolbenstange ist  eine stabile Frontplatte montiert, die eine sichere Befestigung der verschiedenen Werkzeuge ermöglicht.

Die Führungssäulen aus hochfestem  Vergütungsstahl  sind  hartvercromt. Alle anderen Komponenten sind galvanisch verzinkt.
Die Frontplatte aus St37k ist nicht korrosionsgeschützt um die Bearbeitung zu erleichtern.

Zubehörartikel (4)
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
3000481
CAD-Daten
/
Beschreibung
O-Ring 20 x 3 mm - NBR nach Katalogblatt B1.7385
Art.-Nr.
3001849
CAD-Daten
/
Beschreibung
O-Ring 20 x 3 mm - FKM nach Katalogblatt B1.7385
Art.-Nr.
30011020
CAD-Daten
/
Beschreibung
O-Ring 29 x 3 mm - NBR nach Katalogblatt B1.7385
Art.-Nr.
30011021
CAD-Daten
/
Beschreibung
O-Ring 29 x 3 mm - FKM nach Katalogblatt B1.7385
Anwendungsbeispiele

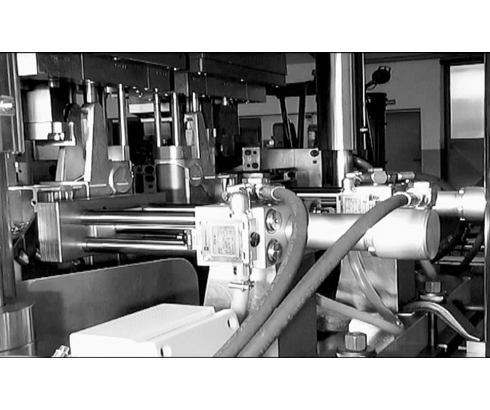

Anwendungsbeispiel 1

RS Hydraulik-Schieber eingesetzt in einem Entgratwerkzeug

Fehler beim Laden der CAD-Daten. Bitte prüfen Sie Ihre Internetverbindung und versuchen es erneut.
Bitte beachten: Unsere CAD Daten sind in der Regel vereinfachte Daten und geben in erster Linie die Außenkontur und Anschlüsse des Produktes wieder (siehe auch Nutzungsbedingungen). Die genauen Abmessungen mit Toleranzen entnehmen Sie bitte immer dem zugehörigen Katalogblatt, insbesondere die Angaben zu Aufnahmebohrungen oder Anbauteilen wie z. B. Sonderspanneisen.
