Hydrozylinder

Artikel und Preise auf Anfrage

ohne Endlagendämpfung
kurze Bauform
max. Betriebsdruck 200 bar

Downloads

Katalogblatt

Betriebsanleitung

Informationen Baureihe

Beschreibung

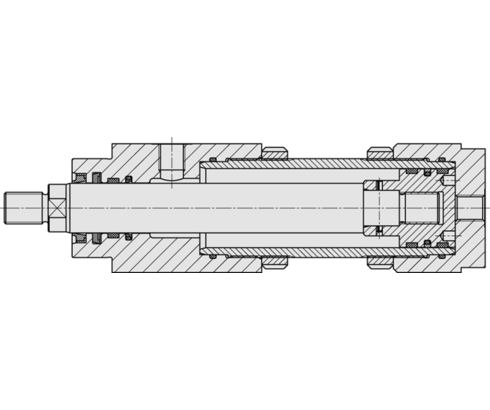

B1.2811 Hydrozylinder

Vorteile

Kürzeste Baulänge
Max. Kolbengeschwindigkeit 0,5 m/s
Verschleiß- und reibungsarme Glydringdichtungen
Hohe Standzeiten durch Einsatz von Führungsringen am Kolben und Kolbenstange
Geringste Leckage durch doppelte Abdichtung der Kolbenstange
Kolbenstange induktionsgehärtet und hartverchromt
Wirksamer Schmutzabstreifer
Besonders geeignet für Vorrichtungsbau und Formenbau durch Direktbefestigung am Zylinderkopf (kleiner Teilkreisdurchmesser) und genaue Zentrierung
Flanschanschluss nach DIN ISO 6020

Zubehörartikel (6)

Artikel auf Anfrage lieferbar

Auf Anfrage erfolgt Prüfung, ob der Artikel noch lieferbar ist

Anzahl

Art.-Nr.	CAD-Daten	Beschreibung
Art.-Nr. 1283910	CAD-Daten	Beschreibung Hydro-Zylinder-Flansch für 1283-XXX und 1293-XXX 200 bar, nach Katalogblatt B1.282
Art.-Nr. 1284910	CAD-Daten	Beschreibung Hydro-Zylinder-Flansch für 1284-XXX und 1294-XXX 200 bar, nach Katalogblatt B1.282
Art.-Nr. 1285910	CAD-Daten	Beschreibung Hydro-Zylinder-Flansch für 1285-XXX und 1295-XXX 200 bar, nach Katalogblatt B1.282
Art.-Nr. 1286910	CAD-Daten	Beschreibung Hydro-Zylinder-Flansch für 1286-XXX und 1296-XXX 200 bar, nach Katalogblatt B1.282
Art.-Nr. 1287910	CAD-Daten	Beschreibung Hydro-Zylinder-Flansch für 1287-XXX und 1297-XXX 200 bar, nach Katalogblatt B1.282
Art.-Nr. 1288910	CAD-Daten /	Beschreibung Hydro-Zylinder-Flansch für 1288-XXX und 1298-XXX 200 bar, nach Katalogblatt B1.282

Anwendungsbeispiele

Anwendungsbeispiel 1

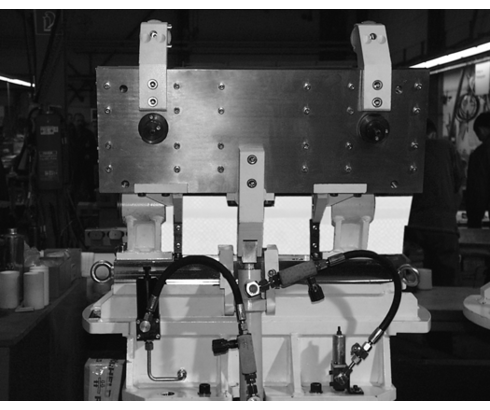

Der abgebildete Hydrozylinder B1.2811 dient zur Betätigung einer Spannplatte in einer Sondervorrichtung zur Bearbeitung von Aluminiumteilen.
