Blockzylinder

Kolbenstange mit Außengewinde
doppelt wirkend
max. Betriebsdruck 500 bar

Downloads

Katalogblatt

DE EN ES FR IT

Betriebsanleitung

Informationen Baureihe

Beschreibung

B 1.542 Blockzylinder

Doppelt wirkende Blockzylinder können universell für alle hydraulisch betätigten linearen Bewegungen eingesetzt werden.

Die doppelt wirkende Funktionsweise ermöglicht eine hohe Funktionssicherheit
sowie exakt kalkulierbare und wiederholgenaue Hubzeiten.

Zubehörartikel (6)

Anzahl

Art.-Nr.	CAD-Daten	Beschreibung
Art.-Nr. 3000275	CAD-Daten /	Beschreibung O-Ring 8 x 1,5 mm, FKM nach Katalogblatt B1.5091
Art.-Nr. 3000342	CAD-Daten	Beschreibung O-Ring 7 x 1,5 mm, NBR nach Katalogblatt B1.5091
Art.-Nr. 3000343	CAD-Daten	Beschreibung O-Ring 8 x 1,5 mm, NBR nach Katalogblatt B1.5091
Art.-Nr. 3000347	CAD-Daten	Beschreibung O-Ring 10 x 2 mm, NBR nach Katalogblatt B1.5091
Art.-Nr. 3001077	CAD-Daten	Beschreibung O-Ring 7 x 1,5 mm, FKM_x000D_ nach Katalogblatt B1.5091
Art.-Nr. 3001078	CAD-Daten	Beschreibung O-Ring 10 x 2 mm, FKM nach Katalogblatt B1.5091

Anwendungsbeispiele

Anwendungsbeispiel 1

Betätigen eines Schiebers in einer Tiefziehform

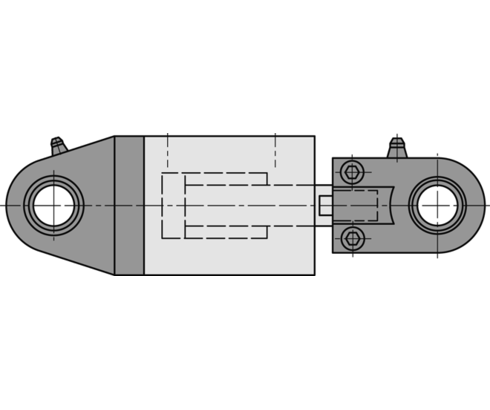

Wenn aus Kräfte- oder Platzgründen ein Blockzylinder nicht direkt eingesetzt werden kann, bietet sich der Hydraulik-Blockzylinder mit Gelenklager an.

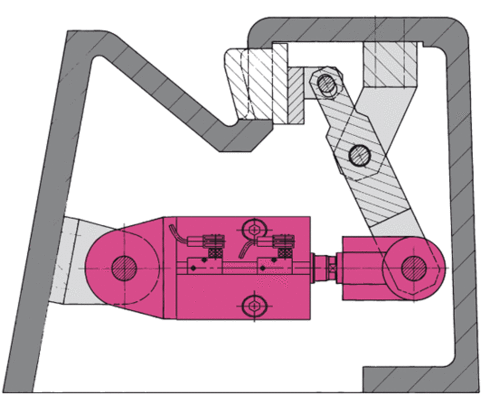

Das Bild zeigt die Betätigung eines Schiebers in einer Behältertiefziehform. Die Positionskontrolle gibt auch hier die erforderliche Information über die Stellung des Schiebers.
