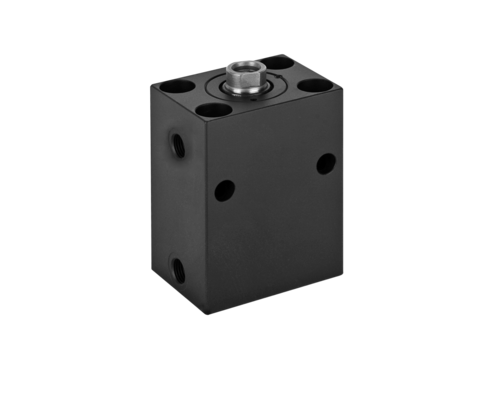

Blockzylinder

Doppelt wirkende Blockzylinder können universell für alle hydraulisch betätigten linearen Bewegungen eingesetzt werden.

• Positionieren
• Spannen
• Stützen
• Klemmen
• Biegen
• Nieten
• Stanzen
• Bewegen
• Öffnen und Schließen
• Verriegeln und Entriegeln
• Heben und Senken
• Drücken und Ziehen

Die doppelt wirkende Funktionsweise ermöglicht eine Krafterzeugung in beide Achsrichtungen (Druck- und Zugkraft). Dies gewährleistet eine hohe Funktionssicherheit sowie exakt kalkulierbare und wiederholgenaue Verfahrzeiten.

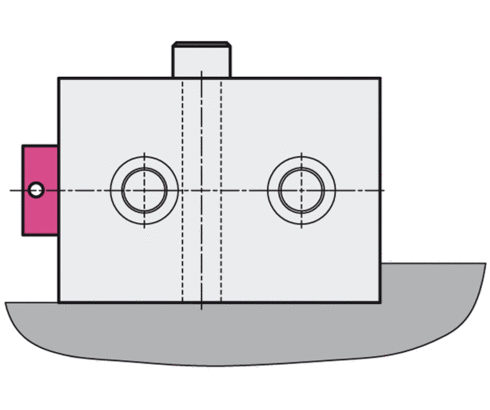

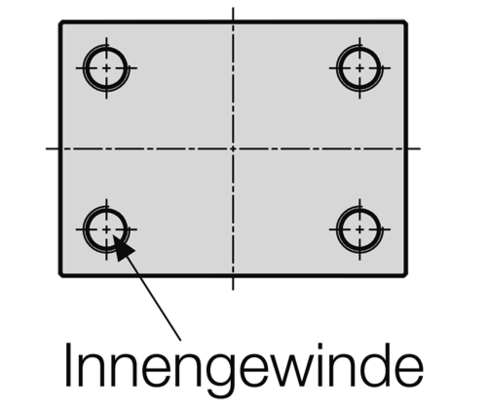

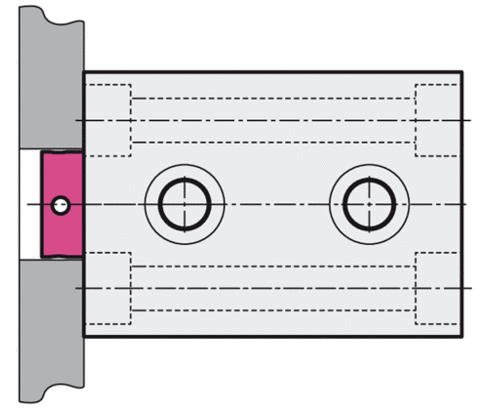

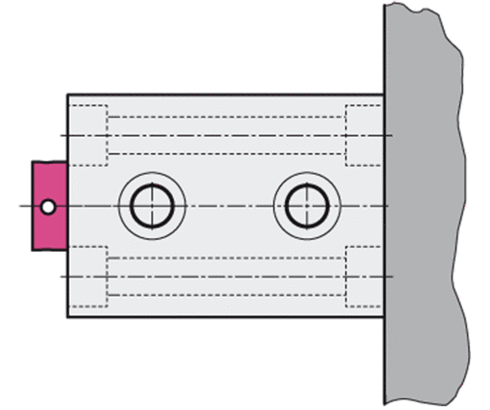

Blockzylinder haben Querbohrungen und / oder Längsbohrungen zur Befestigung. Zur Befestigung der Blockzylinder werden anstelle der Durchgangsbohrungen auch Innengewinde geliefert, wahlweise auf der Kolbenstangen- oder der Bodenseite.

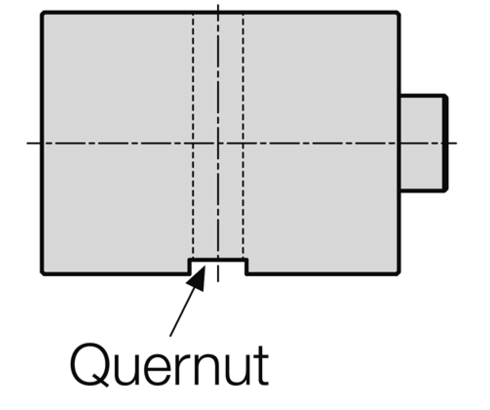

Alternativ zu einer Abstützung können Blockzylinder mit einer Quernut im Gehäuse ausgestattet werden, die die Zylinderkräfte über eine Passfeder auf die Anschraubfläche übertragen.

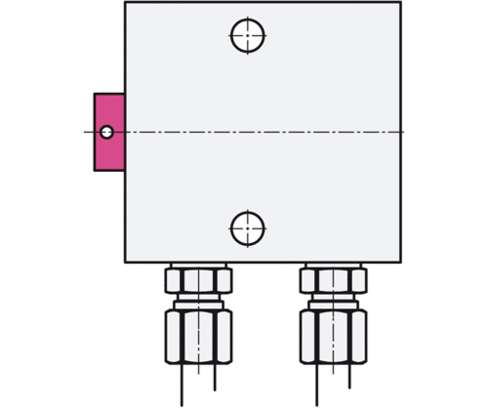

Anschluss mit Rohrgewinde

Flansch mit O-Ring-Abdichtung

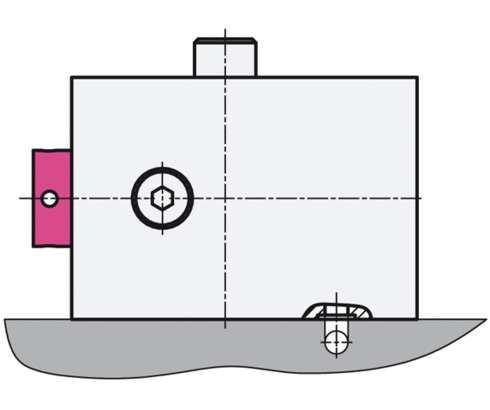

Flanschanschluss K - mit 2 Befestigungsbohrungen

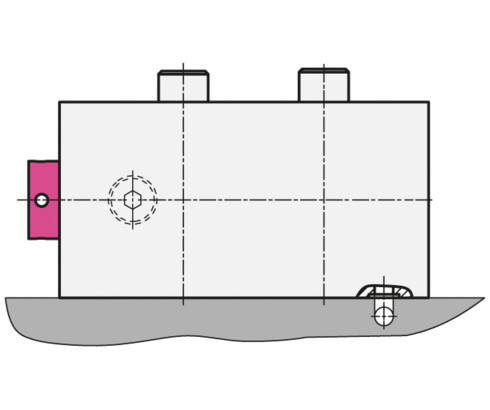

Flanschanschluss L - mit 4 Befestigungsbohrungen

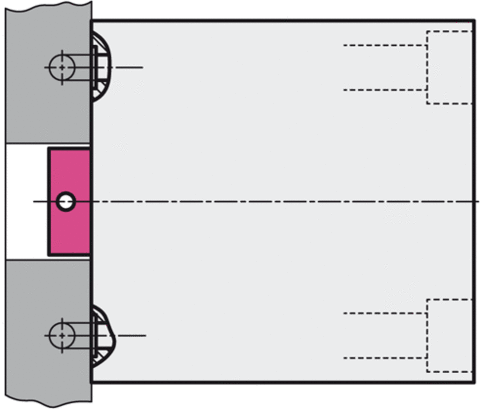

Flanschanschluss S - mit 4 Befestigungsbohrungen

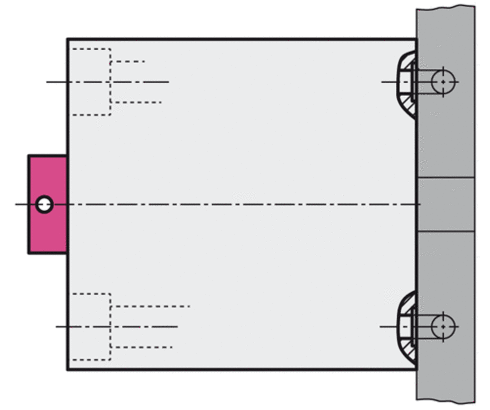

Flanschanschluss B - mit 4 Befestigungsbohrungen

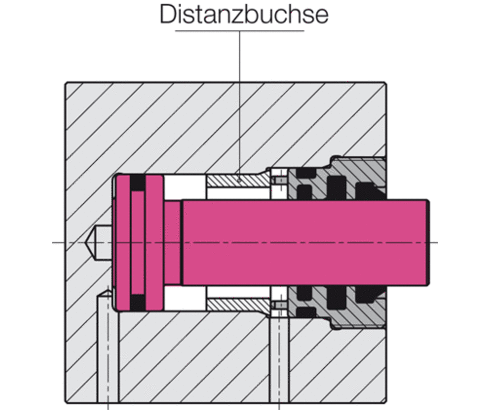

Hubbegrenzung durch Distanzbuchse: Preiswert und schnell lieferbare Zwischenhübe

In den Standardzylinder mit dem nächst größeren Hub wird auf die Kolbenstangenseite eine Distanzbuchse eingelegt und im Gehäuse befestigt. Der Kolben kann dadurch nicht mehr vollständig ausfahren und der Hub wird durch diesen internen Anschlag in Abhängigkeit der Buchsenlänge begrenzt.

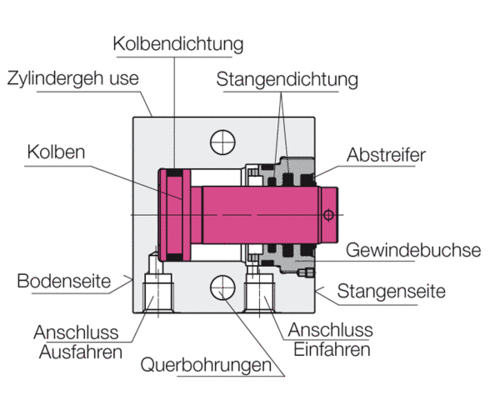

• Doppelt wirkend

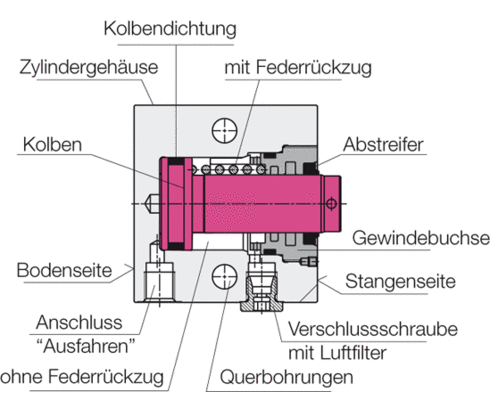

• Einfach wirkend
