Mini-Hebelspanner 120 bar

Einsatz

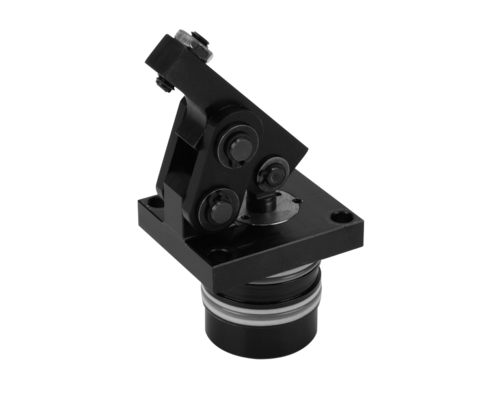

Der Mini-Hebelspanner ist ein preiswertes hydraulisches Spannelement für dünnwandige Werkstücke bei minimalem Platzbedarf. Die besondere Kinematik ermöglicht eine nahezu querkraftfreie  Spannung  von verzugsempfindlichen Werkstücken. Als Spannfläche genügt eine Tasche im Werkstück, die etwas breiter als der Spannhebel ist.
Diese Baureihe ist für den direkten Anschluss an die Maschinenhydraulik mit einem max. Betriebsdruck von 120 bar ausgelegt.

Beschreibung
Bei Druckbeaufschlagung fährt der Kolben nach oben und schwenkt den Spannhebel über die Schwingen nach vorn und gleichzeitig nach unten auf das Werkstück. Die Kolbenkraft wird um 180° umgelenkt und steht nahezu verlustfrei als Spannkraft zur Verfügung. Beim Entspannen wird der Spannhebel mit Pendeldruckschraube hinter die Vorderkante des Flansches zurückgeschwenkt, was ein unbehindertes Be- und Entladen des Werkstücks ermöglicht. Verzugsempfindliche Werkstücke werden praktisch querkraftfrei gespannt, wenn die Spannfläche auf Höhe der Lagerbolzen des Spannhebels liegt (34 mm über der Flanschfläche).
Der optional lieferbare lange Spannhebel ist für kundenspezifische Anpassungen vorgesehen.
