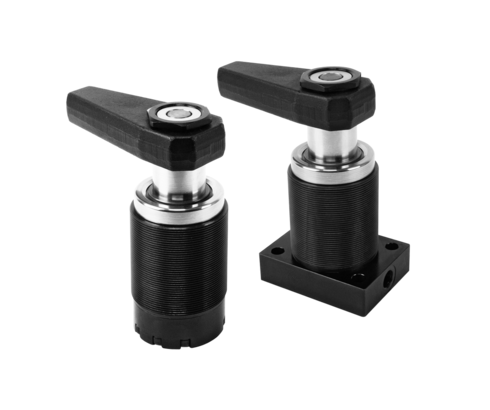

Garras giratorias con dispositivo de seguridad de giro

brida arriba y rosca, simple y doble efecto
presión máx. de servicio 500 bar

Descargas

Hoja del catálogo

ES DE EN FR IT PL

Instrucciones de servicio

Informaciones de la serie

Descripción

B 1.881 Garras giratorias con dispositivo de seguridad de giro

Las garras giratorias hidráulicas se utilizan para la sujeción de piezas, si los puntos de sujeción deben de quedar libres durante la carga y descarga.

La garra giratoria hidráulica es un cilindro a tracción. Una parte de la carrera total se utiliza para el giro del pistón (carrera de giro).

Sentido de giro
Alternativamente se suministran las garras con giro a la derecha o a la izquierda o sin giro (0°).

Accesorios (35)

Cantidad

Referencia	Datos CAD	Descripción
Referencia 3527021	Datos CAD	Descripción Tuerca de collar M60 x 1,5 mm según la hoja del catálogo B1.881
Referencia 3527022	Datos CAD	Descripción Tuerca de collar M90 x 2 mm según la hoja del catálogo B1.881
Referencia 3527048	Datos CAD	Descripción Tuerca M35 x 1,5 mm según la hoja del catálogo B1.880
Referencia 3527049	Datos CAD	Descripción Tuerca de collar M80 x 2 mm según la hoja del catálogo B1.881
Referencia 3542093	Datos CAD	Descripción Soporte para 18X3-XXX material: C 45 según la hoja del catálogo B1.880
Referencia 3542094	Datos CAD	Descripción Soporte para 18X5-XXX material: C 45 según la hoja del catálogo B1.880
Referencia 3542096	Datos CAD	Descripción Soporte para 18X7-XXX material: C 45 según la hoja del catálogo B1.880
Referencia 3542132	Datos CAD	Descripción Soporte para 18X6-XXX material: C 45 según la hoja del catálogo B1.880
Referencia 3548159	Datos CAD	Descripción Brida de sujeción corta 18X3-XXX 42CrV4 bonificado máx. 500 bar, según la hoja del catálogo B1.881
Referencia 3548163	Datos CAD	Descripción Brida de sujeción corta 18X7-XXX 42CrV4 bonificado máx. 500 bar, según la hoja del catálogo B1.881
