Éléments de serrage par coin pour bord de serrage plat

double effet, force de serrage de 25 jusqu’à 100 kN,
serrage et desserrage hydrauliques, sans et avec contrôle de position

Description

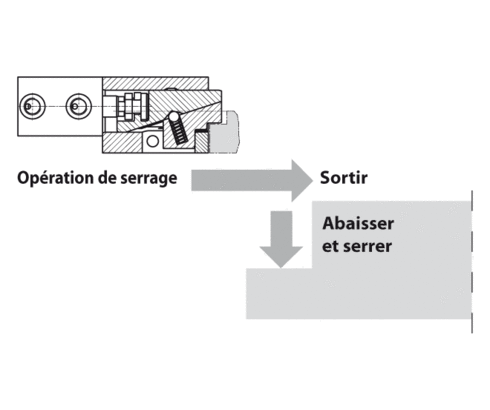

Les éléments de serrage par coin sont constitués d‘un vérin-bloc hydraulique en connexion flottante avec un piston de serrage mécanique qen deux. Lors du serrage, le piston effectue une course à vide jusqu‘à ce que la butée interne soit atteinte. Ensuite, le piston descend jusqu‘au bord de serrage. L‘angle du piston de serrage a été déterminé pour que, malgré l‘auto-blocage, la Pression hydraulique requise pour le desserrage n‘excède pas celle nécessaire au serrage. Étant donné que la force de serrage est verticalement appliquée au point de serrage, aucune force transversale ne se produit. L‘élément de serrage par coin est disponible avec ou sans contrôle de Position.
