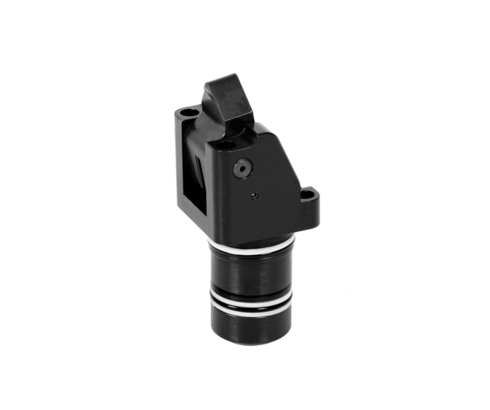

Bride de serrage basculante à levier plat

La bride de serrage basculante à levier plat est un élément de serrage hydraulique compact pour montages de serrage avec alimentation en huile par canaux forés.
Grâce à son encombrement réduit, la bride de serrage basculante à levier plat est particulièrement indiquée pour des montages de serrage avec peu d'espace disponible pour l'installation d'éléments de serrage hydrauliques.
Le levier de serrage plat permet l’usinage de surfaces, lesquelles se trouvent seulement à quelques millimètres du point de serrage. Dans le cas des ensembles en fonction du temps ou des cadences, des versions double effet sont particulièrement avantageuses quand la course de retour se fait dans un temps bien défini et le contrôle de position pneumatique du levier est possible.

L’alimentation en pression hydraulique, déplace le piston vers le haut contre le bord arrière du levier de serrage et le pivote dans la position de serrage.
La force du piston s'applique à 180 ° sur la pièce à serrer. La force de serrage dépend de la pression de fonctionnement et de la longueur du levier de serrage.
En débridant, le levier de serrage est pivoté en retour par une liaison en forme de crochet au piston dans la position initiale. Le débridage se fait hydrauliquement ou dans le cas d’un élément simple effet par la force du ressort.
Le contrôle de position pneumatique permet le contrôle des deux positions finales du levier de serrage.

Advanced Link System
La nouvelle cinématique de levier permet un fonctionnement fiable et sans problème.
