Vérins-bloc

pour contrôle de positions en fins de courses
double effet, pression de fonctionnement maxi. 500 bars

Téléchargements

Feuillet du catalogue

FR DE EN ES IT PL

Instructions de service

Informations série

Description

B 1.520 Vérins-bloc

Des vérins-bloc double effet avec contrôle de positions en fins de course sont utilisés soit dans des ensembles automatisés soit dans le cas où le bridage et le débridage doivent être effectués en fonction du temps ou des cadences.

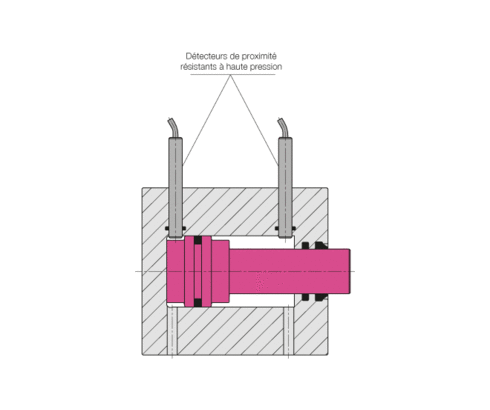

Le contrôle de positions en fins de courses donne l’information nécessaire sur la position du piston. Le contrôle se fait par des détecteurs résistants aux hautes pressions, vissés aux positions correspondantes du piston du vérin dans le corps.

Articles accessoire (9)

Quantité

Référence	Données CAO	Description
Référence 3829030	Données CAO	Description Détecteur résistant à haute pressions M12x1 mm pour 15X7-XXX et 15X8-XXX température ambiante –25 jusqu'à +80 °C 500 bars, selon la page B1.520 du catalogue
Référence 3829049	Données CAO	Description Câble de connexion avec pnp fiche coudée M12 avec 2 diodes lumineuses, longueur du câble 3m selon la page G2.140 du catalogue
Référence 3829078	Données CAO	Description Câble de connexion avec pnp fiche droite M12 sans diodes lumineuses, longueur du câble 3m selon la page G2.140 du catalogue
Référence 3829180	Données CAO	Description Détecteur résistant à haute pressions M12x1 mm pour 15X3-XXX jusqu'à 15X6-XXX température ambiante –25 jusqu'à +80 °C 500 bars, selon la page B1.520 du catalogue
Référence 3829204	Données CAO	Description Détecteur résistant à haute pressions M12x1 mm pour 15X9-XXX température ambiante –25 jusqu'à +80 °C 500 bars, selon la page B1.520 du catalogue
Référence 3829227	Données CAO	Description Détecteur résistant à haute pressions M12x1 mm pour 15X7-XXX et 15X8-XXX température ambiante –25 jusqu'à +120 °C 500 bars, selon la page B1.520 du catalogue
Référence 3829228	Données CAO	Description Détecteur résistant à haute pressions M12x1 mm pour 15X3-XXX jusqu'à 15X6-XXX température ambiante –25 jusqu'à +120 °C 500 bars, selon la page B1.520 du catalogue
Référence 3829229	Données CAO	Description Connecteur à fiches pnp M 12 droit longueur du câble 5 m, type de protection IP68 température ambiante –40 jusqu'à +105 °C sans diode lumineuse, selon la page B1.520 du catalogue
Référence 3829230	Données CAO	Description Connecteur à fiches pnp M 12 coudé longueur du câble 5 m, type de protection IP68 température ambiante –20 jusqu'à +105 °C sans diode lumineuse, selon la page B1.520 du catalogue
