L1.101

Attuatori lineari RA 600

Forza max. di sollevamento da 1.000 a 6.000 N
Corsa da 100 a 600 mm, - Versione con finecorsa o sistema di misurazione della corsa
Attuatori lineari RA 600
Downloads
Tabella di catalogo
Istruzioni per l’uso
Informazioni serie
Descrizione
Attuatori lineari RA

Gli attuatori lineari RA vengono utilizzati per regolazioni o registrazioni azionate elettricamente e come unità di regolazione nelle applicazioni con requisiti tecnici di regolazione nel funzionamento per periodi brevi.

Attuatori lineari RA 600

Descrizione
Gli attuatori lineari RA 600 sono costituiti da un azionamento a corrente continua a 24 V c.c., la cui energia viene trasmessa tramite motoriduttore a vite senza fine sul manicotto scorrevole.
Il mandrino autobloccante arresta l'azionamento quando manca la corrente e lo mantiene nella posizione raggiunta.
Le caratteristiche di questo robusto modello sono il dimensionamento generoso dell'attuatore e la struttura stabile del corpo.
In alternativa alla classe di protezione IP66, come opzione è disponibile anche una protezione contro l'acqua in pressione e gli spruzzi IP69K.
Gli attuatori lineari RA600 sono protetti contro la corrosione e funzionano senza problemi anche in condizioni di azionamento e ambientali difficili. Essendo esenti da manutenzione, questa condizione viene garantita in modo durevole.

La versione con finecorsa dispone di 2 sensori che impediscono l'inavvertito spostamento nelle posizioni finali meccaniche e il conseguente sovraccarico del sistema meccanico.
Nella versione con sistema di misurazione della corsa si possono realizzare applicazioni con requisiti tecnici di regolazione e anche azionare più attuatori lineari in contemporanea. Le posizioni finali in questo caso possono essere definite liberamente tramite segnale digitale.



Azionamento
Gli attuatori lineari RA600 possono essere azionati a scelta con pulsante manuale o a pedale e le unità di alimentazione del programma di accessori come indicato alla tabella di catalogo M 8.200 nella modalità a impulsi o tramite comando esterno con uscita a 24 V.
Nella versione con sistema di misurazione della corsa l'utilizzatore ha a disposizione i segnali incrementali di tale sistema.



Versione con finecorsa
La versione con finecorsa è dotata di due sensori Hall mediante i quali al raggiungimento della posizione finale superiore e inferiore viene inserito automaticamente il freno motore. Ciò impedisce all'attuatore lineare di procedere meccanicamente all'arresto nelle posizioni finali. Sul connettore a spina di questa versione i pin 3 e 4 devono essere collegati a 24 Vc.c. Modificando la polarità è possibile passare dall'estensione alla retrazione.



Versione con sistema di misurazione della corsa
La corsa degli attuatori lineari viene trasmessa al controllo esterno tramite segnali a gradino isolati elettricamente, prodotti dal mandrino rotante.
Un ulteriore punto di riferimento si trova nella posizione finale retratta con la quale viene inizializ-zato il sistema di misurazione della corsa.
Inoltre, è così possibile disattivare la posizione finale retratta.
Il sistema di misurazione della corsa incrementale permette di realizzare applicazioni e di sincroniz-zare più attuatori lineari.
Grazie alla registrazione incrementale della posizione è possibile escludere qualsiasi errore di linearità.
Le unità di alimentazione secondo la tabella di catalogo M 8.200 proteggono gli attuatori e gli elementi di collegamento dell’utente con un comando speciale contribuendo ad aumentare la durata in servizio.



Materiali
Corpo: poliammide, nero, rinforzato con fibra di vetro
Tubo di guida: alluminio, anodizzato naturale
Manicotto scorrevole: Acciaio inox



Varianti disponibili
Gli attuatori lineari RA 600 sono disponibili come opzione nelle seguenti varianti:

  • Tensione di alimentazione 12 V
  • Sistema di misurazione assoluta della corsa (fino a 200 mm)
  • Rinforzo in casi di carico elevato causato dalle vibrazioni
  • Protezione speciale anti-corrosione
  • Controllo LIN-Bus

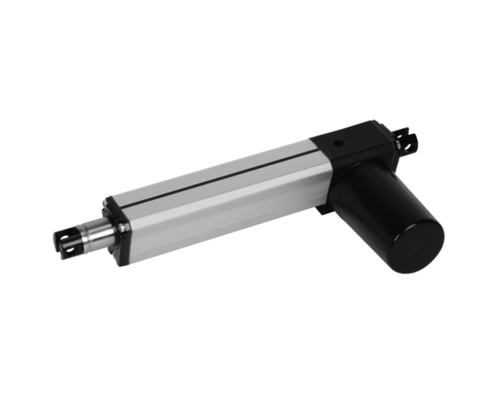

Attuatore lineare RA 600
Attuatore lineare RA 600
Articolo (112)
Caricamento in corso…
tipo
RA 600 (112)
versione
corsa [mm]
spinta max. [N]
grado di protezione
tensione di alimentazione
24 VDC (112)
No. ord. Files CADtipoversionecorsa [mm]spinta max. [N]
No. ord.
Files CAD
tipo
RA 600
versione
con finecorsa
corsa [mm]
100
spinta max. [N]
1000
Proprietà
No. ord.
Files CAD
tipo
RA 600
versione
con sistema di misurazione della corsa
corsa [mm]
100
spinta max. [N]
1000
Proprietà
No. ord.
Files CAD
tipo
RA 600
versione
con finecorsa
corsa [mm]
100
spinta max. [N]
1000
Proprietà
No. ord.
Files CAD
tipo
RA 600
versione
con sistema di misurazione della corsa
corsa [mm]
100
spinta max. [N]
1000
Proprietà
No. ord.
Files CAD
tipo
RA 600
versione
con finecorsa
corsa [mm]
150
spinta max. [N]
1000
Proprietà
No. ord.
Files CAD
tipo
RA 600
versione
con sistema di misurazione della corsa
corsa [mm]
150
spinta max. [N]
1000
Proprietà
No. ord.
Files CAD
tipo
RA 600
versione
con finecorsa
corsa [mm]
150
spinta max. [N]
1000
Proprietà
No. ord.
Files CAD
tipo
RA 600
versione
con sistema di misurazione della corsa
corsa [mm]
150
spinta max. [N]
1000
Proprietà
No. ord.
Files CAD
tipo
RA 600
versione
con finecorsa
corsa [mm]
200
spinta max. [N]
1000
Proprietà
No. ord.
Files CAD
tipo
RA 600
versione
con sistema di misurazione della corsa
corsa [mm]
200
spinta max. [N]
1000
Proprietà
Caricamento in corso…
No. ord.
tipo
RA 600
versione
con finecorsa
corsa [mm]
100
spinta max. [N]
1000
grado di protezione
IP66
tensione di alimentazione
24 VDC
No. ord.
tipo
RA 600
versione
con sistema di misurazione della corsa
corsa [mm]
100
spinta max. [N]
1000
grado di protezione
IP66
tensione di alimentazione
24 VDC
No. ord.
tipo
RA 600
versione
con finecorsa
corsa [mm]
100
spinta max. [N]
1000
grado di protezione
IP69K
tensione di alimentazione
24 VDC
No. ord.
tipo
RA 600
versione
con sistema di misurazione della corsa
corsa [mm]
100
spinta max. [N]
1000
grado di protezione
IP69K
tensione di alimentazione
24 VDC
No. ord.
tipo
RA 600
versione
con finecorsa
corsa [mm]
150
spinta max. [N]
1000
grado di protezione
IP66
tensione di alimentazione
24 VDC
No. ord.
tipo
RA 600
versione
con sistema di misurazione della corsa
corsa [mm]
150
spinta max. [N]
1000
grado di protezione
IP66
tensione di alimentazione
24 VDC
No. ord.
tipo
RA 600
versione
con finecorsa
corsa [mm]
150
spinta max. [N]
1000
grado di protezione
IP69K
tensione di alimentazione
24 VDC
No. ord.
tipo
RA 600
versione
con sistema di misurazione della corsa
corsa [mm]
150
spinta max. [N]
1000
grado di protezione
IP69K
tensione di alimentazione
24 VDC
No. ord.
tipo
RA 600
versione
con finecorsa
corsa [mm]
200
spinta max. [N]
1000
grado di protezione
IP66
tensione di alimentazione
24 VDC
No. ord.
tipo
RA 600
versione
con sistema di misurazione della corsa
corsa [mm]
200
spinta max. [N]
1000
grado di protezione
IP66
tensione di alimentazione
24 VDC
Articoli accessori (6)
No. ord. Files CAD Descrizione
No. ord.
Files CAD
/
Descrizione
Manicotto c. cuscinetti p.fori presa DU Ø12 / Ø10 secondo pagina L1.101
No. ord.
Files CAD
Descrizione
Modulo di comando per 1 modulo modulog con lettere di riferimento E Tensione di rete: 230 Vc.a., 50 Hz Bassa tensione nominale: 24 Vc.c. Classe di protezione: IP66 Attacchi: Connettore a spina secondo tabella di catalogo M8.200
No. ord.
Files CAD
Descrizione
Tasto manuale elettrico con funzione acceso/spento Cavo di collegamento: Cavo a spirale 1,6 m Classe di protezione: IP 66 Materiali corpo: poliammide secondo tabella di catalogo M8.203
No. ord.
Files CAD
Descrizione
Pulsante a pedale elettrico con funzione acceso/spento Cavo di collegamento: 3 m, piatto con connettore Classe di protezione: IP 65 Materiale corpo: poliammide secondo tabella di catalogo M8.203
No. ord.
Files CAD
Descrizione
Cavo di rete Versione cavo: piatto con spina Tensione nominale: 230 Vc.a. Lunghezza: 3 m Materiale dell'isolamento: PUR secondo tabella di catalogo M8.203
No. ord.
Files CAD
Descrizione
Spina dell’apparecchio per il collegamento di azionamenti ROEMHELD al comando dell’utente secondo tabella di catalogo M8.203
Caricamento in corso…
Accessori

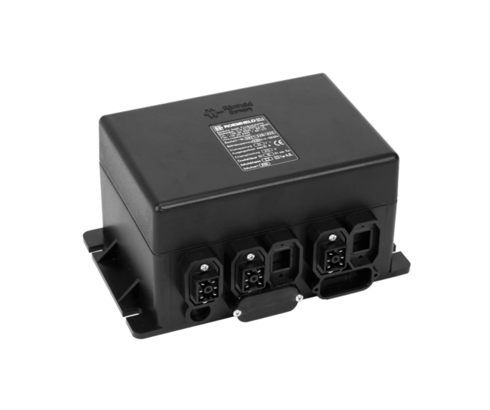

Unità di alimentazione

con controllo per un attuatore lineare
secondo pagina M8.200

Accessorio elettrico

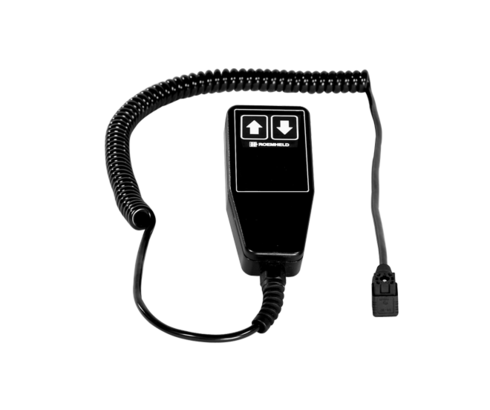

  • Pulsante manuale per funzionamento a impulsi
    salita– discesa con cavo di collegamento da 1,6 m

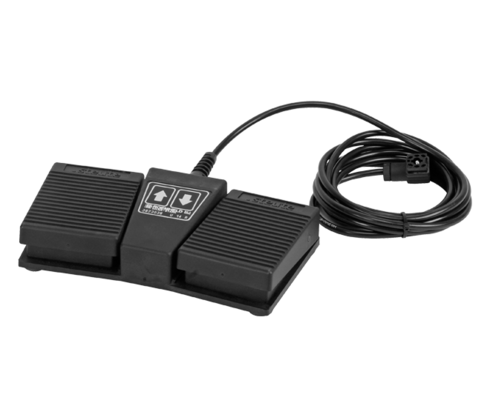

  • per funzionamento a impulsi salita-discesa con cavo di
    collegamento da 3,0 m

secondo pagina M8.203

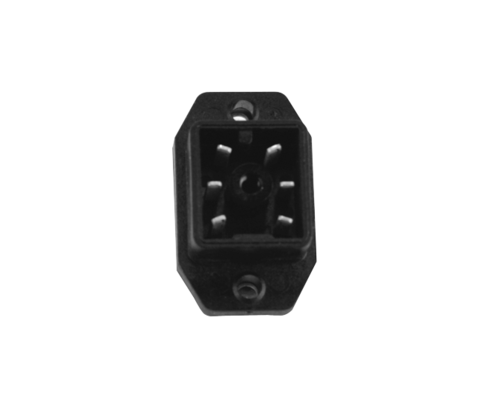

Connettore del dispositivo
per il comando da parte dell’utente con 5 cavetti saldati con presa per spina lamellare

Manicotto con cuscinetti per fori
presa DU Ø12 / Ø10
