Serie
5.2640

Elemento di bloccaggio rotante a trazione

elettro-meccanico, autobloccante, con controllo della posizione
forze di bloccaggio 70, 120 e 160 kN, corsa di bloccaggio fino a 15 mm
Elemento di bloccaggio rotante a trazione
Downloads
Tabella di catalogo
ITDEENESFR
Istruzioni per l’uso
Informazioni serie
Descrizione

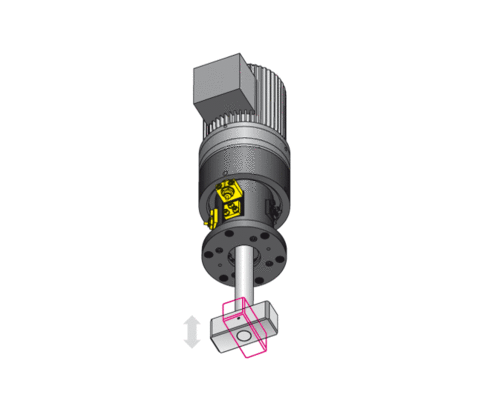

5.2640 Elemento di bloccaggio rotante a trazione

Il movimento rotatorio del motore viene trasformato tramite il riduttore Flexspline ed al mandrino in un movimento di rotazione e sollevamento del tirante.
Per il bloccaggio il tirante viene ruotato di 90° dalla posizione di sbloccaggio e tirato contro il punto di bloccaggio.
La forza di bloccaggio, la posizione di bloccaggio e di sbloccaggio vengono controllate tramite sensori di prossimità induttivi.
La forza di bloccaggio viene mantenuta grazie a caratteristiche meccaniche autobloccanti.

Esempi d'impiego

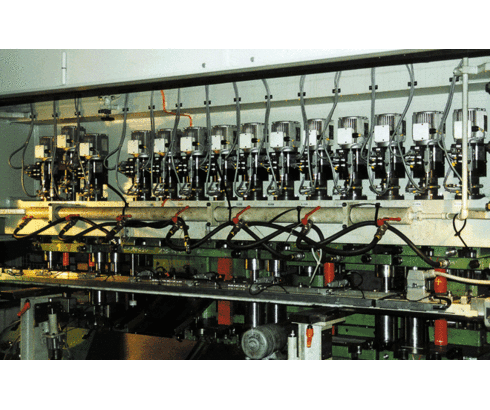

Esempio di impiego 1

Utilizzo di elementi di bloccaggio rotante a trazione elettromeccanici su una pressa progressiva.

Errore durante il caricamento dei dati CAD. Verificare il collegamento Internet e ritentare.
Nota bene: i nostri dati CAD sono generalmente dati semplificati e riflettono principalmente il contorno esterno e le connessioni del prodotto (vedere anche Termini di utilizzo). Per le dimensioni esatte e le tolleranze, in particolare per le informazioni relative ai fori di montaggio o agli accessori, come ad esempio i morsetti speciali, consultare sempre la relativa scheda di catalogo.
